En el mundo del espectáculo y la iluminación, el término DMX (Digital Multiplex) es ampliamente reconocido. Este protocolo de comunicación digital se utiliza principalmente para controlar equipos de iluminación y efectos especiales en escenarios, conciertos, teatros y otros eventos. Su capacidad para sincronizar múltiples dispositivos lo convierte en una herramienta indispensable para los diseñadores de iluminación y técnicos del espectáculo.

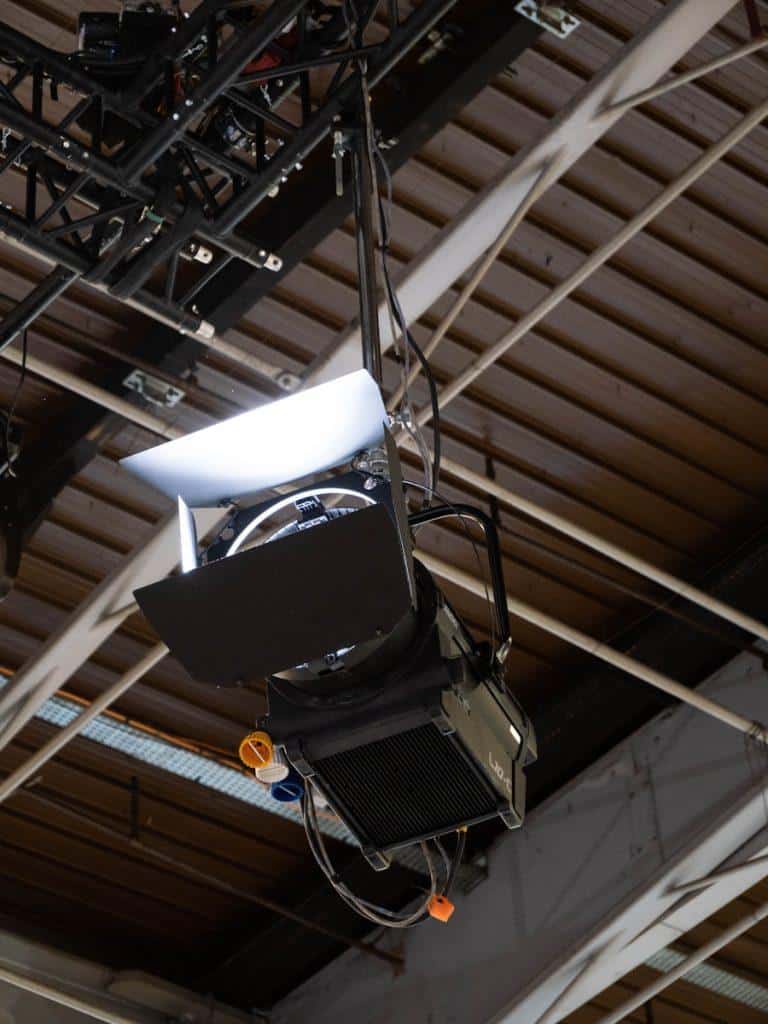

¿Qué es el DMX?

El DMX, o DMX512, es un protocolo de comunicación estándar utilizado para controlar sistemas de iluminación y efectos especiales. Fue desarrollado por la USITT (United States Institute for Theatre Technology) en 1986. El número 512 hace referencia al número máximo de canales que pueden ser controlados por una única red DMX.

Cada canal DMX transmite una señal digital que puede variar entre 0 y 255, representando diferentes niveles de intensidad o estados para dispositivos conectados, como luces, máquinas de humo, y otros equipos de efectos. Esta capacidad de control preciso y sincronizado ha hecho del DMX un estándar en la industria del entretenimiento.

Historia y evolución del DMX

La creación del DMX surgió de la necesidad de un sistema estandarizado que pudiera manejar múltiples dispositivos de iluminación de diferentes fabricantes. Antes del DMX, cada fabricante tenía sus propios protocolos y sistemas, lo que dificultaba la integración y el control centralizado de equipos diversos. Con la adopción del DMX, los diseñadores y técnicos pudieron simplificar y unificar el control de la iluminación y otros efectos especiales.

A lo largo de los años, el protocolo DMX ha evolucionado para adaptarse a las crecientes demandas de la industria. La versión original, DMX512, fue seguida por DMX512-A, que incluyó mejoras en la fiabilidad y la funcionalidad del sistema.

Cómo funciona el DMX

El DMX opera mediante la transmisión de datos digitales a través de una red de cables y conectores específicos. Aquí desglosamos los componentes y el funcionamiento básico del sistema DMX:

Componentes del sistema DMX

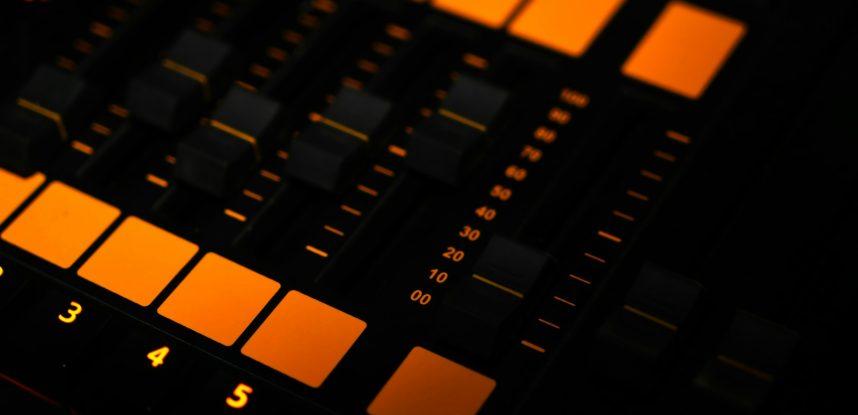

• Controlador DMX: este dispositivo envía las señales de control a los dispositivos conectados. Puede ser una consola de iluminación o un software especializado en un ordenador.

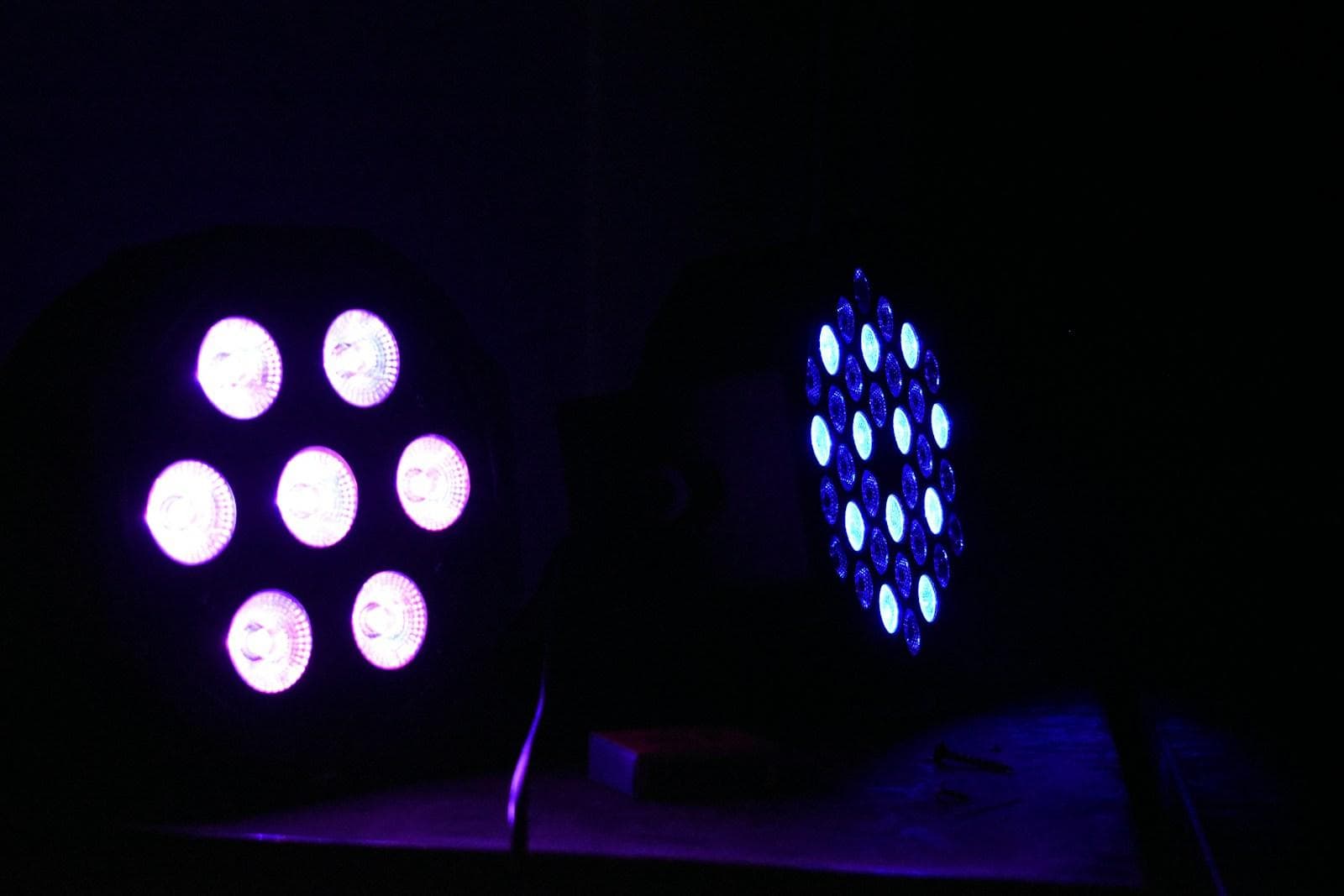

• Dispositivos DMX: estos son los equipos que reciben y responden a las señales DMX, como luces LED, máquinas de humo, y cabezas móviles.
• Cables y conectores: el DMX utiliza cables de datos de 3 o 5 pines, con conectores XLR, para transmitir las señales entre el controlador y los dispositivos.

Estructura de datos DMX

El DMX512 transmite datos en paquetes de 512 canales, donde cada canal puede llevar un valor entre 0 y 255. Estos valores determinan los parámetros de los dispositivos, como la intensidad de la luz, el color, la posición y otros efectos. La transmisión de datos es continua y rápida, con una tasa de actualización que permite cambios en tiempo real.

Red DMX

La red DMX se organiza de forma secuencial o en cadena. Cada dispositivo DMX tiene una dirección única dentro de la red, lo que permite que el controlador envíe comandos específicos a cada uno. Los dispositivos se conectan en cadena mediante cables, y el último dispositivo de la cadena suele tener un terminador para evitar reflejos de señal que puedan causar interferencias.

Aplicaciones del DMX

El DMX es fundamental en una amplia gama de aplicaciones dentro de la industria del entretenimiento:

• Teatros y conciertos: permite el control detallado de la iluminación escénica, creando atmósferas y efectos visuales sincronizados con el rendimiento en vivo.
• Parques temáticos: se utiliza para gestionar sistemas complejos de iluminación y efectos en atracciones y espectáculos.
• Eventos corporativos y exposiciones: facilita la creación de ambientes dinámicos y presentaciones impactantes mediante la integración de luces y efectos.
• Producciones televisivas y cinematográficas: ayuda a establecer la iluminación precisa necesaria para capturar escenas de manera efectiva.

Ventajas del DMX

El uso del DMX ofrece numerosas ventajas para los profesionales del espectáculo:

• Control preciso: la capacidad de ajustar parámetros específicos con gran exactitud permite una creatividad y flexibilidad sin precedentes.
• Sincronización: la posibilidad de controlar múltiples dispositivos simultáneamente asegura una sincronización perfecta entre luces, efectos y otros elementos del espectáculo.
• Compatibilidad: al ser un estándar ampliamente adoptado, el DMX garantiza la interoperabilidad entre equipos de diferentes fabricantes.
• Fiabilidad: los sistemas DMX son conocidos por su robustez y fiabilidad, funcionando de manera consistente incluso en condiciones exigentes.

Futuro del DMX

A medida que la tecnología avanza, el DMX sigue evolucionando para incorporar nuevas capacidades y mejoras. La integración con redes inalámbricas y sistemas de control más sofisticados, como el Art-Net y el sACN, permite un control aún más flexible y avanzado. Además, la creciente popularidad de la iluminación LED y otros dispositivos inteligentes impulsa la necesidad de un control más detallado y complejo, donde el DMX continúa siendo una herramienta esencial.

El DMX ha transformado la manera en que se gestionan la iluminación y los efectos especiales en el mundo del entretenimiento. Su capacidad para proporcionar un control preciso y sincronizado de múltiples dispositivos ha hecho posible la creación de experiencias visuales espectaculares y envolventes. Con su constante evolución y adaptación a nuevas tecnologías, el DMX sigue siendo un pilar fundamental en la industria del espectáculo, garantizando que los diseñadores y técnicos puedan llevar su creatividad a nuevas alturas.
